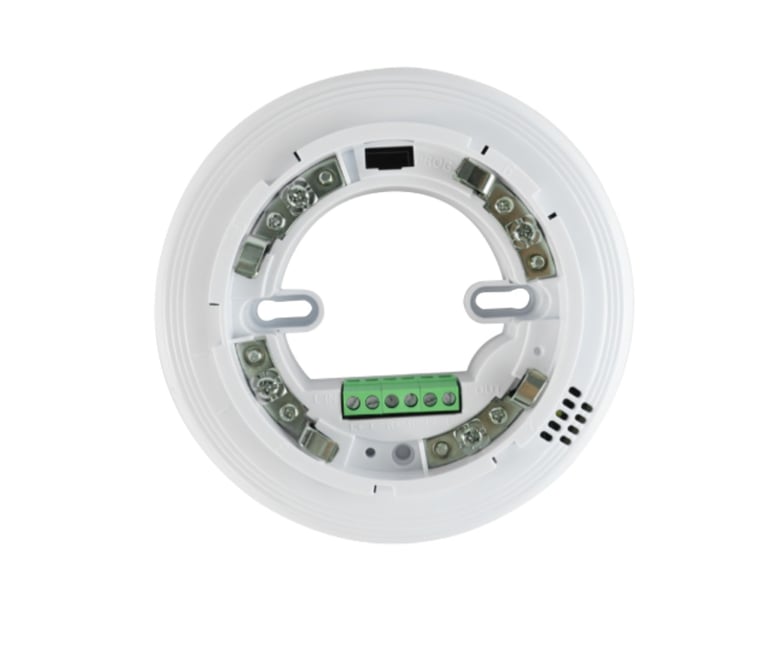

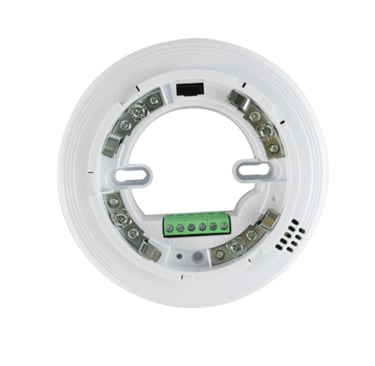

Base Isoladora

Item Nº: AW-D115

A base isoladora AW-D115 (doravante referida como AW-D115) é utilizada principalmente para isolar um curto-circuito no detector, garantindo que os demais dispositivos do barramento — incluindo o loop em sistemas endereçáveis e o 24 VDC em sistemas convencionais — continuem operando normalmente.

Descrição

Características da Base Isoladora

1. Reinicialização automática após a remoção da falha

2. LED indicador de status

3. Em caso de curto-circuito, isola automaticamente a parte afetada do loop

4. Atende a todos os requisitos da EN54 Parte 17

Especificações Técnicas

• Modelo: AW-D115

• Tensão nominal da linha (VNOM): 24 V

• Corrente de standby: ≤ 5 mA

• Tensão máxima da linha (VMAX): 28 V

• Tensão mínima da linha (VMIN): 16 V

• Corrente contínua máxima com o switch fechado (ICMAX): 0,1 A

• Corrente máxima de chaveamento (ISMAX): 0,3 A

• Corrente máxima de fuga com o switch aberto (ILMAX): 20 mA
