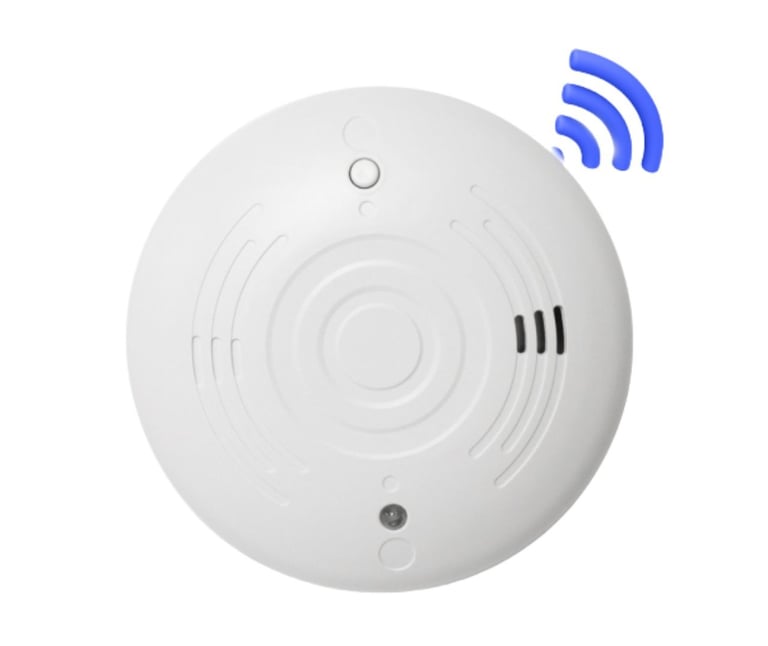

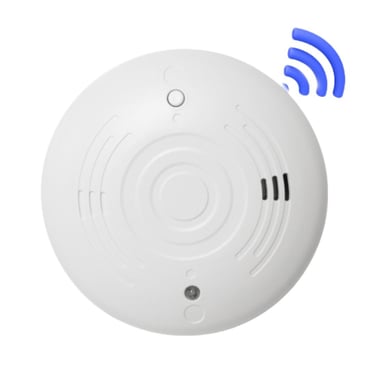

Detector de Fumaça Endereçável Sem Fio

Item Nº: AW-D603L

O detector de fumaça endereçável sem fio AW-D603L é projetado principalmente para uso em sistemas de controle sem fio.
Ele é um foto-detector que utiliza uma câmara óptica de detecção avançada.
Possui função de alarme em rede sem fio, permitindo formar um sistema de alarme em rede local (LAN) através do painel.
A conexão é totalmente sem fio, com suporte a codificação eletrônica, facilitando instalação e montagem.

Descrição

Características do Produto

1. Instalação em superfície

2. Indicador LED e buzzer

3. Sem conexão por fio (instalação fácil)

4. Codificação totalmente eletrônica, programável via codificador AW-FR100

5. Compatível com todos os padrões EN mais recentes

Parâmetros Técnicos

• Tensão de operação: 3 VDC (bateria CR17450 / CR17455)

• Corrente de operação:

  • Monitoramento ≤ 8 µA

  • Alarme ≤ 120 mA

• Frequência sem fio: 433 MHz (418 MHz a 448 MHz)

• Sensibilidade do alarme de fumaça: 0,18 – 0,3 dB/m

• Potência de transmissão sem fio: +20 dB

• Nível sonoro de alarme: ≥ 85 dB a 3 m

• Classe de proteção: IP30

• Indicador:

  • Normal: piscando

  • Alarme: aceso

• Temperatura de operação: –10 a 50°C (14–122°F)

• Umidade: 5% a 95% UR, sem condensação

• Material e cor: ABS, branco

• Painel compatível: Painel de alarme endereçável AW-FP100

• Faixa de endereçamento: 1 a 250

• Dimensões: 105 × 105 × 41 mm (com tampa)

• Peso: Aproximadamente 120 g

Base de Instalação

O AW-D603L deve estar em conformidade com os códigos locais.
Instale a base na parede conforme indicado e depois encaixe o corpo principal na base.

• Dimensões da base: 105 × 105 × 41 mm

• Diâmetro dos furos: 2 mm

• Espaçamento dos furos de fixação: 42 mm

Operação

Codificação de endereço:
A codificação do endereço pode ser realizada usando o codificador portátil AW-PF100, via conexão wireless.

Teste:
Pressione o botão de teste quando não houver alarme. O buzzer e o LED funcionarão de forma intermitente (bip + piscar).

Silenciar buzzer:
Quando em alarme, pressione o botão na tampa para silenciar o buzzer.

Reset:
Após o alarme cessar, pressione o botão Reset no painel para restaurar o detector.

Operação normal:

• LED pisca a cada 1 minuto

• A densidade de fumaça é medida a cada 5 segundos

• O buzzer permanece desligado

Bateria fraca / falha:

• LED pisca a cada 1 minuto

• Buzzer emite 1 beep

Falha no sensor de fumaça:

• LED pisca duas vezes repetidamente

• Apenas o buzzer soa
